高频物料制饼机
高频物料制饼机是尾矿处理和精矿脱水制饼的核心设备。高频物料制饼机与传统的脱水设备:陶瓷过滤机、带式过滤机、板框压滤机等设备相比较,具有占地面积小,设备能耗低(4-15Kw/台),设备投资少,运行费用低,脱水效果良好,单台处理量大等特点。可处理粒度达-200目90%的尾矿,有较宽范围的实用性,是对传统的物料制饼机的革命性突破和创新。目前我公司制造的高频物料制饼机被云南磷化集团有限公司晋宁磷矿擦洗厂用于磷精矿制饼;在河北,海南、辽宁、广西等省市的许多矿山均采用我公司高频物料制饼机进行尾矿制饼,并取得良好的效果,也得到了广大用户的好评。
关键词:
所属分类:
产品描述

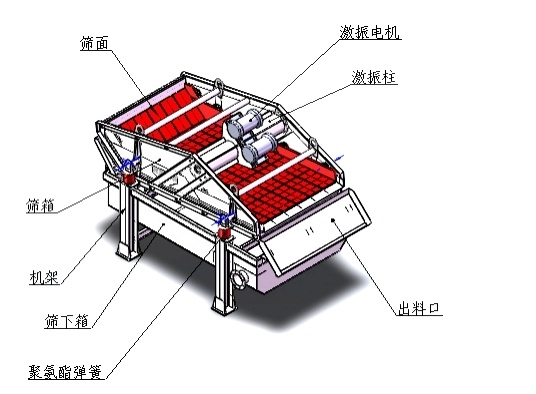

高频物料制饼机外形图
高频物料制饼机是尾矿处理和精矿脱水制饼的核心设备。高频物料制饼机与传统的脱水设备:陶瓷过滤机、带式过滤机、板框压滤机等设备相比较,具有占地面积小,设备能耗低(4-15Kw/台),设备投资少,运行费用低,脱水效果良好,单台处理量大等特点。可处理粒度达-200目90%的尾矿,有较宽范围的实用性,是对传统的物料制饼机的革命性突破和创新。目前我公司制造的高频物料制饼机被云南磷化集团有限公司晋宁磷矿擦洗厂用于磷精矿制饼;在河北,海南、辽宁、广西等省市的许多矿山均采用我公司高频物料制饼机进行尾矿制饼,并取得良好的效果,也得到了广大用户的好评。
一、设备型号包括SWB0900到SWB2400四种机型,处理量可达100t/h.台。

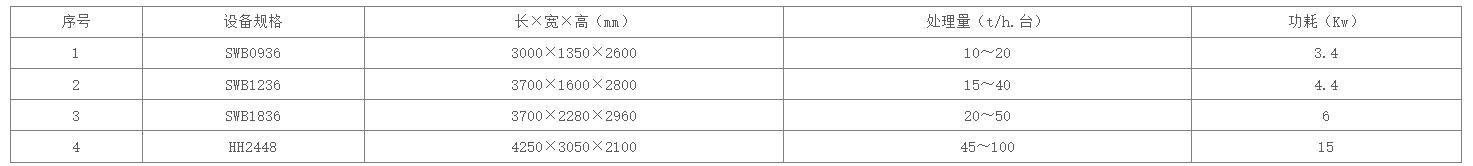

高频物料制饼机型号
二、工作原理:
工作原理见下图.。矿浆通过给料箱,靠重力沿切向均匀、定向给入筛子的45°段,在45°筛板的剪切力和振动作用下,部分细粒和液体透筛脱除,45°段称做筛子的预脱水段,应脱除入料中1/3的水分。
筛上固液混合物沿筛面进入与直线段的结合部位后,运动速度突然下降,使矿浆出现集聚,形成“水池”,在筛面的高频振动作用下,矿浆中的固体颗粒加速沉降,由于先接触筛面的细粒不断透筛,筛面上逐渐形成一个粗粒隔阻细粒而成的滤层,滤层较薄,且滤层以上的液体和微细颗粒仍不断透过滤层透筛与固体实现分离。
由于筛面对物料的抛掷运动,滤层不断沿筛面向前运动,进入过滤脱水段,在此段中,“水池”中的液体、细粒继续沉降并透筛脱除,由于排料端设置的堰板的阻挡作用,筛上料层加厚,高频率、高振动强度的抛掷运动使料层逐渐垒实,料层中的游离水分进一步被脱除。
